JN-UCYFW071外贴式超声波液位计说明

概述：

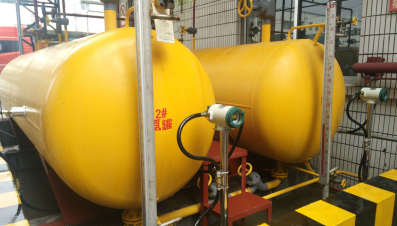

JN-UCYFW071型外贴式超声波液位计,采用了传感器外贴、与被测液体非接触式测量方式，实现隔离测量。外贴式超声波液位计采用声呐测距原理,外贴在容器壁外部的探头采集声呐信号,以声呐波处理为系统内核,采用信号处理计算出容器内液位。计算出的液位值就地显示并输出远传信号。仪表可通过(4～20)mA模拟信号,HART,RS-485等接口将测量结果输出至控制中心,同时也可以通过HART,RS-485,红外等接口进行在线调试。对罐体不开孔、不动火、实现不停产安装，适合密闭容器内的各种有毒物质﹑酸﹑碱及各种纯净液体的液位进行测量。

JN-UCYFW071外贴式超声波液位计工作原理：

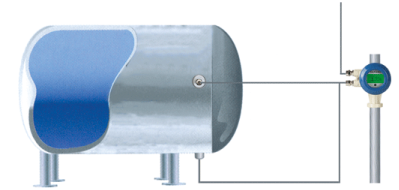

JN-UCYFW071智能型外贴式超声波液位计采用声呐（超声）的回波测距原理，测量探头发射和接收声呐信号，穿透容器壁在液体中形成回波，实现测距。侧面（或斜下方）探头为校准探头，其可连续或定时发射校准声波，实现声速的校准，在大量程球罐的液位测量中，采用了模糊处理理论及变频超声等方式，确立了在大量程液位测量上的平顺。

JN-UCYFW071外贴式超声波液位计技术参数：

适用范围

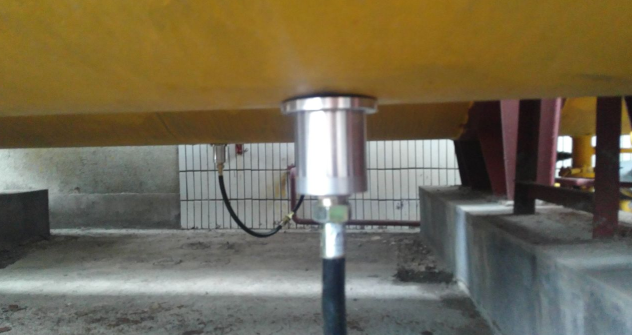

1.被测容器：球形，立罐，卧罐等各种形状；要求容器正下方有长200mm,深200mm，高300mm探头安装空间；测量探头安装位置正上方到液体顶层液面，无固体结构（横向隔板、漏板、立柱、搅拌）隔离；容器底部罐壁（装测量探头位置）≤100mm（厚度过大需定制传感器）；容器底部罐壁（装测量探头位置）无软隔层或气泡夹层；容器底部罐壁（装测量探头位置）为硬质材料，如碳钢，16MnR，304,316，玻璃钢，硬橡胶等。

2.被测液体：被测液体介质动力粘度＜50mpa.s（不一样的粘度需定制专用传感器）；液体无太多沉积、结晶物及自聚；液体不能悬浮大量固体和沉积大量泥沙，不能为乳浊液，不能有大量气泡；被测液体是单一液体或相溶混合物，如果是两种或多种不相溶液体，会形成明显介面，那么仪表要做其他设置。

3.被测处温度：容器底部罐壁（装测量探头位置）温度决定选择适用的探头，常温探头在（-50°-100°），高温探头（60°-200°），其他温度可以定制传感器。

4.环境温度：主机放置处温度决定仪表主机选型，常温型（-20°-70°），低温型（-40°-70°）。

5.环境湿度：（0%-95%）RH。

6.防爆等级：

7.防护等级：IP65/IP67

性能指标

1.量程规格：3m、5m、10m、15m、20m、30m、50m

2.显示分辨率：1mm

3.短时间重复性：1mm

4.测量误差：+-1%Fs, +-2%Fs, +-5%Fs

5.迁移量：+-100m

6.信号输出：4-20ma、HART、最大负载500Ω

7.功率：＜1W（四线制）

8.通信：RS-485、红外、HART、Modbus

9.继电器报警输出：AC250V 5A  DC30V 5A

10.主机使用环境温度：-20-70°、-40-70°（低温型）

11.探头使用环境温度：-50-100°（常温型）、60-200°（高温型）

12.使用环境温度：（0%-95%）RH

13.防爆标志：ExdIICT6

14.外壳防护等级：IP65、IP67

15.液位显示：128*64 LCD

16.盲区：无盲区或微小盲区，盲区与壁厚有一定的关系，微小盲区是壁厚的两倍

17.电源：DC24V、AC220  DC24V（四线制）

18.电气接口：M20*1.5

19.探头至主机电缆长度：5m、10m、15m、20m、25m、30m

20.主机重量:2Kg

21.主机外形尺寸：长158mm*宽112mm*高146mm

22.主机基座孔直径：M5

JN-UCYFW071外贴式超声波液位计选型：
