JN-LAZHF1805分体式电磁流量计说明

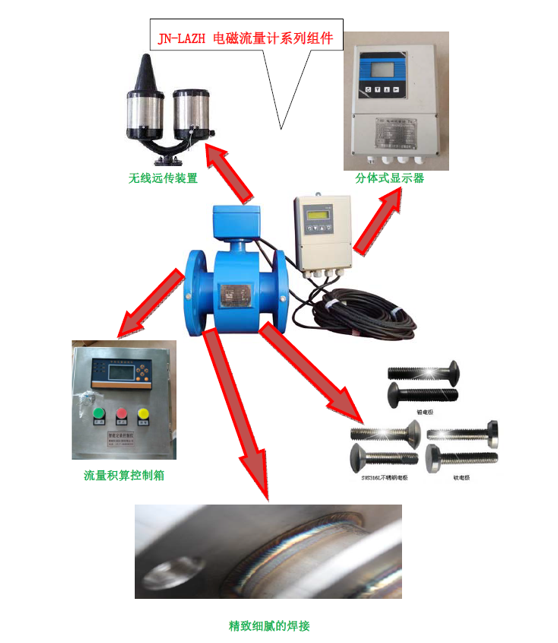

概述：

JN-LAZHF分体式电磁流量计是一种测量导电介质体积流量的感应式仪表，根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成比例。除可测量一般导电液体的体积流量外，还可用于测量酸、碱等腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体和体积流量。

精耐仪表JN-LAZHF分体式电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。

JN-LAZHF1805分体式电磁流量计工艺原理：

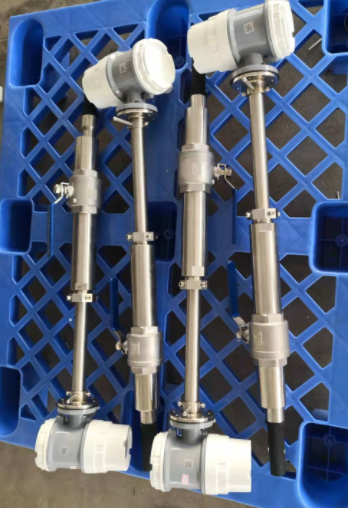

测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。多电极设计，进一步测量平顺度。管道内无可动部件，无阻流部件，测量中没有附加压失。清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。转换器内核采用中央处理器，平顺，低频矩形波励磁，全数字量的处理，抗扰，测量平顺。低EMI开关电源，使用电源电压变化范围大，抗EMC。采用EEPROM存储器，内部设有不掉电时钟，可记录掉电时间，测量运算数据存储。双向测量系统，可测正向流量、反向流量。密码锁存，流量计通电后，若设置参数，须输入密码，才能进行操作。转换器具有自诊断报警输出，空负载检测报警输出。插入式结构，安装简单，不需断流，现场可带压开孔（1MPa以下）安装，经济方便，适合于大中口径管道流量的测量。经济方便，适合于大中口径管道流量的测量。

JN-LAZHF1805分体式电磁流量计技术参数：

1、公称通径系列DN(mm)DN15-3200注：可以定制

2、流动方向：正，反，净流量

3、重复性误差：测量值的±0.1%

4、平顺度：管道式：0.2级、0.5级、1.0级（根据口径区分）

5、被测介质温度：普通橡胶衬里：-20℃~+60℃，橡胶衬里：-20℃~+90℃，聚四F乙烯衬里：-30℃~+180℃，型乙烯衬里：-30℃~+200℃，介质温度120℃时定货说明！

6、额定工作压力：管道式：DN10-DN50:≤4.0MPa，DN65-DN400:≤1.6MPa，DN450-DN600:≤1.0MPa，DN650以上:≤0.6Mpa，定货时说明！

7、流量测量范围：流量测量范围对应速度范围是0.5-10m/s

8、管道式：0.5-10m/s，推荐1-5m/s

9、插入式：0.5-10m/s

10、环境温度：传感器：-40℃~+80℃，转换器：-25℃~+60℃，插入式：-25℃~+60℃

11、通迅接口：RS232、RS485、HART

12、电导率范围 ：被测流体电导率≥μs/cm以水为成份的介质，其导电率200~800μs/cm范围内，均可选用电磁流量计

13、输出电流及负载电阻：4~20mA全隔离，负载电阻＜750Ω，脉冲频率：0~1KHz（负载电阻≥3000Ω），光电隔离OCT外接电源≤35V

14、电极材料：含钼不锈钢、钛、钽、哈氏合金、铂或其他电极材料

15、防护等级：潜水型：IP68，其他型：IP65

16、供电电源：AC220V、50HZ、DC24V

17、直管段：管道式：上游≥5D，下游≥2D

18、连接方式：管道式：GB919-2000标准法兰

19、防爆标志:

20、相对温度：5%~95%RH

21、消耗功率：≤20W

22、电气接口：M20*1.5螺纹

JN-LAZHF1805分体式电磁流量计选型注意事项：

1．量程的确认：

（1）仪表选型是项仔细的工作，仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的，需注意工况。

（2）根据被测流体名称、温度范围选择衬里和电极的材质。

（3）根据流量范围选择管道口径。

（4）工作压力：根据实际压力选择上一个规格的压力等级。

（5）测洁净水时，经济流速是1.5-3m/s，测易结晶的溶液时流速3-4m/s为宜，起到自清扫，防止粘附沉积等作用，测矿浆等磨耗性流体时流速，1.0-2m/s为宜，以降低对内衬和电极的磨损。

（6）实际应用中，分体距离在100内合适，为信号平顺。
